電子倶楽部60 (20) 電気スイッチとしてのトランジスタ

トランジスタは増幅装置として知られています。
ベース・エミッタ間にわずかな電流を流すと、コレクタ・エミッタ間にその何十倍、何百倍の

電流が流れます。

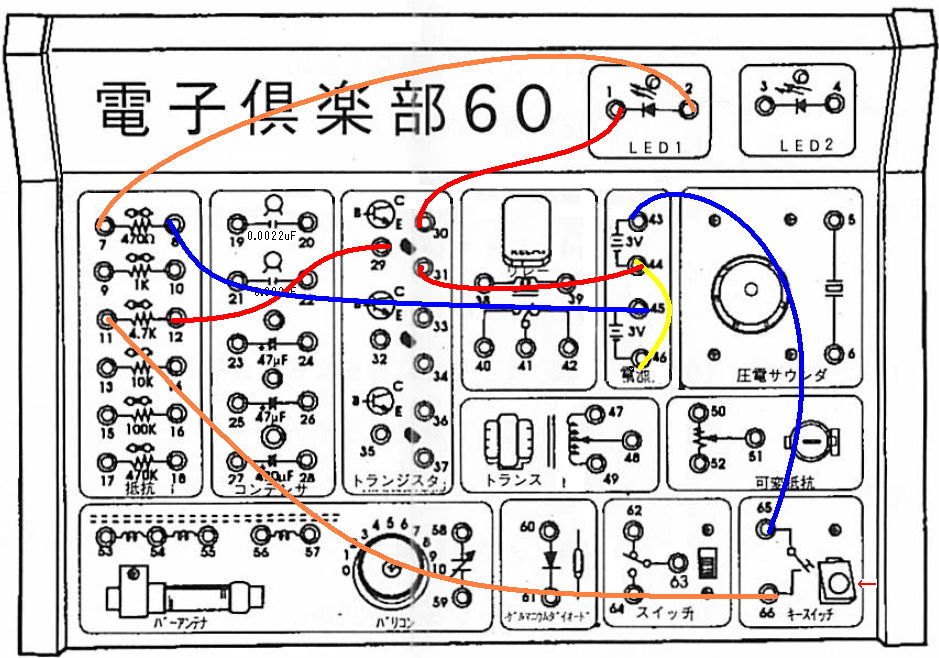

ここでは、トランジスタを増幅装置としてではなく、電子スイッチとして使っています。
コレクタ・エミッタ間に充分に電流が流れるようにベース抵抗を決め、スイッチが押されて、
ベース電流が流れると、コレクタ・エミッタ間を導通させ、LEDを点灯させます。

https://youtu.be/Pv7j3JCyOUk


黄1、赤3、青2、橙2



2024年07月07日
